UT-CS07 AC/DC 1000A Clamp sensor

The UT-CS07 is a high-reliability and high-security AC/DC current sensor that can be used as an expansion device for multimeter current measurement. It measures current through the sensor and converts the current value into a voltage value. The converted voltage is then transmitted to the multimeter via a cable, and the multimeter displays the corresponding voltage value. It can measure up to 1,000 A of AC/DC current. With reliable measurement accuracy and a unique appearance, it has become a practical auxiliary tool for current acquisition in electrical instruments.

Features of UT-CS07 AC/DC 1000A Clamp sensor

Certifications: CE, cETLus, RoHS

1. 35mm slender clamp, suits for dense wiring

2. Such as: in inverters, combiner boxes, copper busbars, etc.

3. Compatible DMMs: UT117C, UT196, UT139C, UT197, UT197PV and etc.

4. AC/DC Current: 1000A; Frequency response: 45Hz~400Hz

5. Output ratio：1000A @ 10mV/1A；100A @ 1mV/1A

6. Zero function

7. AC/DC 1000A input protection

8. Category rating：CATIII 1500V /CAT IV 600V

UT-P31

High voltage differential probe: (100:1/1000:1) Bandwidth: 100MHz differential voltage: 1500Vpp

Specification

The high-voltage differential probe offers selectable ratios of (10:1/100:1), a bandwidth of 100MHz, and the capability to handle differential voltages of ±1500Vpp. This probe is designed for precise and high-frequency measurements in applications requiring the analysis of significant voltage differentials. Before use, it is essential to review the safety instructions provided in the user guide.

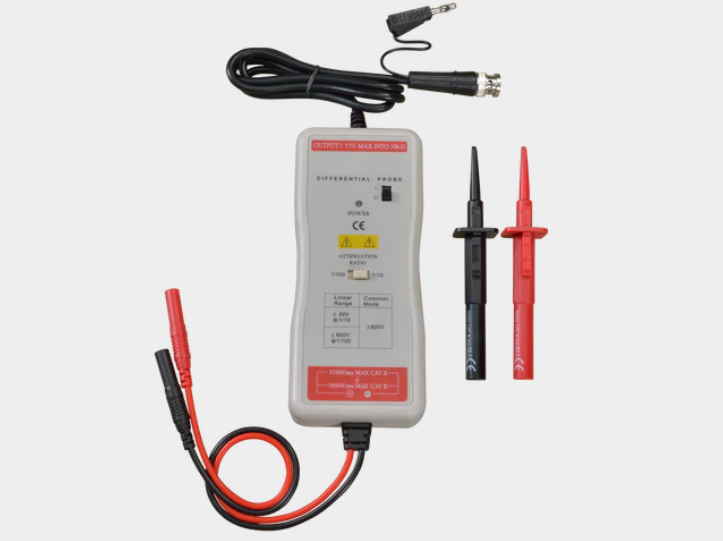

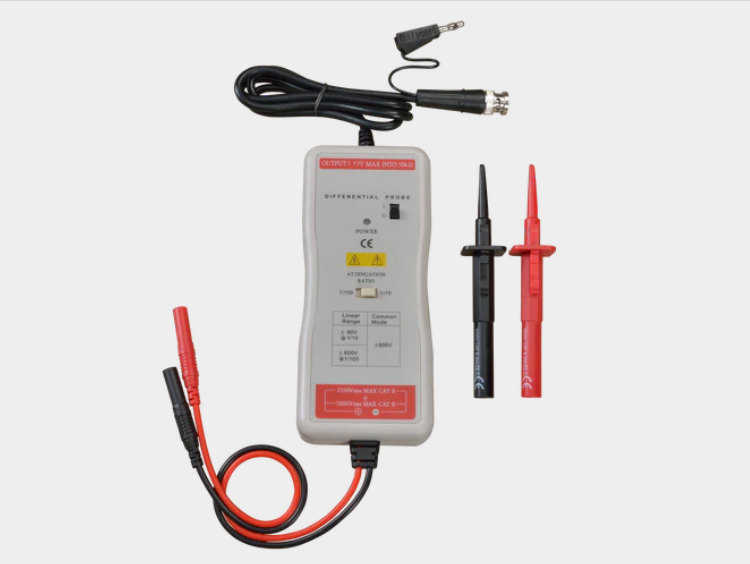

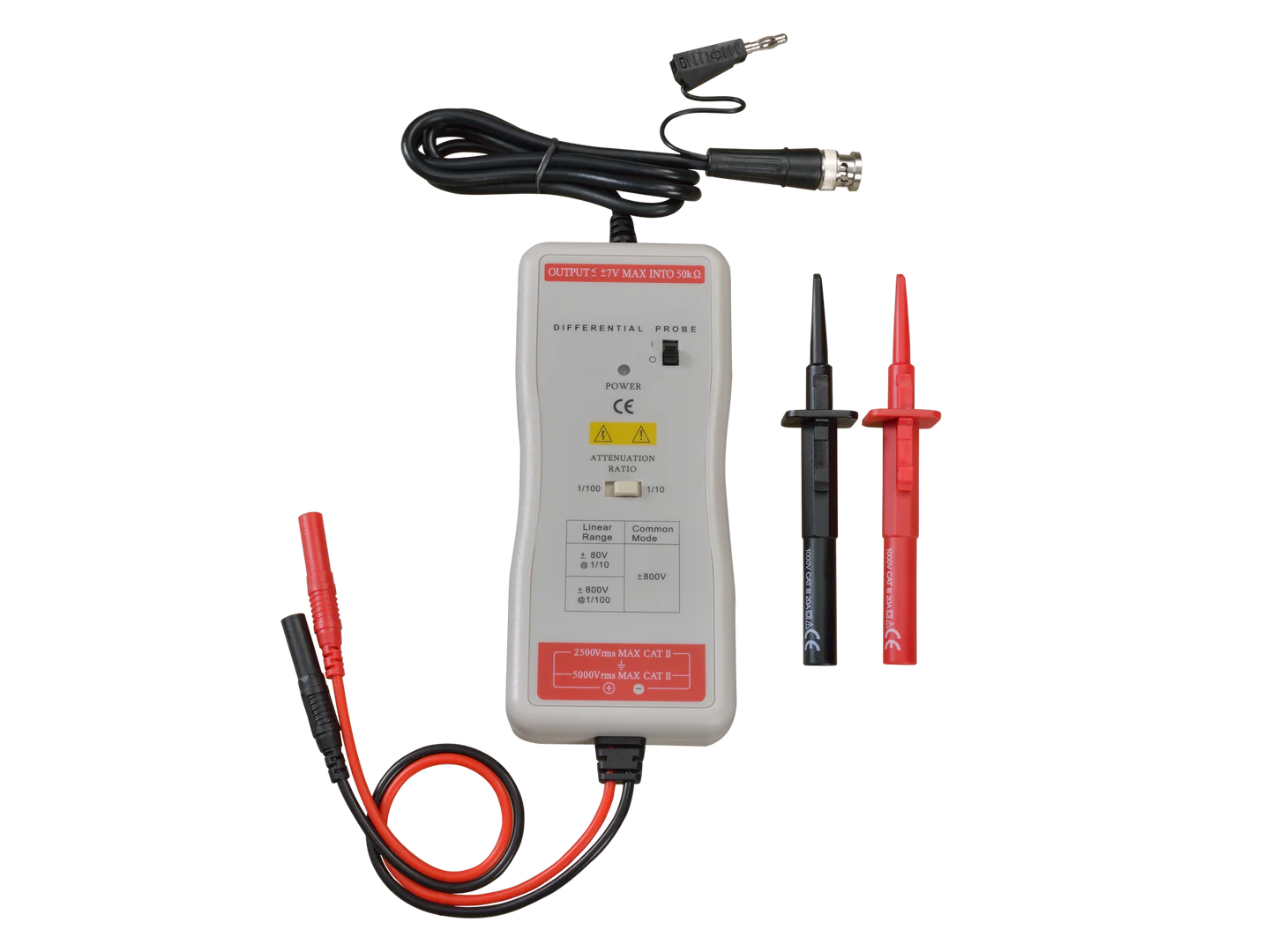

UNI-T UT-P31 Differential Probe – English Description

Overview

The UNI-T UT-P31 Differential Probe provides a safe and reliable measurement solution for use with oscilloscopes. It converts high differential input voltages (≤1500V Peak) into a low-voltage signal (≤7V) that can be displayed and analyzed on an oscilloscope. With a bandwidth of up to 100MHz, it is ideal for high-power testing, research and development, troubleshooting, and maintenance applications.

The probe's attenuation values are specified for oscilloscopes with a 1MΩ input impedance. When used with a 50Ω terminator, the attenuation factor becomes twice the indicated value.

For extended applications, the UT-P31 can also be used with the PL-10 Impedance Converter, allowing more accurate voltage measurements using a digital multimeter. While a typical oscilloscope offers approximately 1% accuracy, a digital multimeter can provide significantly higher measurement precision.

Technical Specifications

Key Features

• Differential voltage measurement up to 1500V Peak
• Wide bandwidth of 100MHz
• Selectable ×100 / ×1000 attenuation
• High accuracy (±1%)
• Compatible with most oscilloscopes
• Safe measurement of floating and high-voltage signals
• Suitable for industrial, laboratory, and educational applications

Applications:

• Power electronics testing
• Inverter and motor drive analysis
• Switching power supply (SMPS) measurements
• Industrial maintenance
• Research laboratories
• Electrical troubleshooting and development work

UT-P31 1.Features The UT-P31 differential probe provides a safety means for measuring differential voltage to all models of oscilloscopes.It can convert the high differential voltage(≤1500Vp-p) into a low voltage(≤7V)and display on the oscilloscope.Its bandwidth is up to 100MHz,which is ideal for big power testing,development and maintain. The UT-P31 is designed to operate with the 1MΩ impedance oscilloscopes. When combine with the 50Ω load , the attenuation will be 2 times. UT-P31 is recommend to use with our own manufactured PL-10 to expand the measuring with the electricity meter to observe more accurate measurement.The accuracy of oscilloscope is 1% and the electricity meter is about 10 times) 2.Specifications (1) Bandwidth:DC-100MHz (2) Attenuation: X100,X1000 (3) Accuracy:+/-1% (4) Input voltage range(DC+AC PEAK TO PEAK) ≤150Vfor x100, (about 50V RMS ) 5≤1500Vfor x1000, (about 500V RMS ) (5) Permitted max input voltage: Max differential voltage: 1500V(DC+AC PEAKTOPEAK) Max voltage between each input terminal and ground: 5KV RMS（6）Input Impedance: Differential: 8MΩ /1pF Between terminal and ground:4MΩ /2pF（7）Output voltage: ≤7V（8）Output impedance: 50Ω (9) Rise time: 3.5ns for x100 3.5ns for x10 (10)Rejection rate on common mode: 60Hz:＞80dB;100Hz:＞60dB;1MHz:＞50dB (11)Power Supply:Only External 6V DC power supply. (12)Consumption: 150mAmax (0.9 Watt)
