Products Details of UNI-T UT-Z002 Macro Lens for Thermal Camera UTi260B UTi120B UTi165B for PCB Circuit Board Repair & Electronics Fault Diagnosis

UNI-T UT-Z002 Macro Lens / Thermal Camera Accessory – Specifications

Key Features

• Designed for close-range thermal imaging inspection.
• Compatible with UNI-T UTi260B and UTi720A thermal cameras.
• Uses a high-quality optical germanium lens for infrared imaging.
• Ideal for mobile phone motherboard repair, PCB diagnostics, and electronic circuit analysis.
• Easy snap-on / clip-on installation without tools.
• Enhances thermal camera performance for viewing small electronic components and fine details.

Description

UNI-T UT-Z002 Macro Lens for Thermal Camera UTi260B UTi120B UTi165B, HD Infrared Close-up Lens for PCB Circuit Board Repair & Electronics Fault Diagnosis

Unlock Micro-Level Thermal Vision for Your UNI-T Camera with the UT-Z002 Macro Lens!

Struggling to see the heat signature on tiny electronic components? The standard lens on your thermal imager is powerful, but it's not designed for the microscopic world of modern circuit boards.

The UNI-T UT-Z002 Macro Lens is the perfect auxiliary adaptor that transforms your thermal camera into a high-precision diagnostic tool. It allows you to get an incredibly detailed, close-up view of PCBs, helping you to find and fix faults faster than ever before.

Why Choose the UT-Z002 Macro Lens?

• See the Unseen: Ordinary thermal views show you the general area of a problem. Our Macro Lens zooms in on the specific faulty component, whether it's a tiny SMD resistor or a single pin on an IC chip.
• Professional Grade Accuracy: Don't guess. Get high-definition thermal images with reliable temperature data. This is crucial for professional circuit load analysis and ensuring product stability during R&D.
• Built for Speed and Convenience: The clever snap-on design means you can attach or detach the lens in a moment's notice. No screws, no clamps, no hassle.
• A Must-Have for Every Technician: Whether you are in electronics repair, product development, or digital product evaluation, this lens will elevate your capabilities and improve your workflow.

Key Applications & Use Cases

1. For Electronics Repair & Maintenance:

• Task: Quickly identify fault points on a motherboard or circuit board.
• Solution: Use the UT-Z002 to instantly locate hotspots, short circuits, and overheating components. Perfect for mobile phone repair, laptop maintenance, and other PCB inspection tasks. Improve your repair success rate and efficiency.

2. For Product Development & R&D:

• Task: Analyze circuit loads and test heat dissipation on new prototypes.
• Solution: Help R&D personnel visually observe how heat spreads across a board, improve the structural design, and enhance overall product stability and reliability.

3. For Digital Product Evaluation:

• Task: Visually demonstrate heating issues for tech reviews or quality control.
• Solution: The high-definition IR image provides clear, accurate, and undeniable evidence of heating spots and thermal performance, making it a perfect auxiliary tool for professional evaluators.

Guaranteed Compatibility

This UT-Z002 Macro Lens is fully compatible with the following UNI-T Thermal Camera models:

• UTi260B
• UTi120B
• UTi165B
• UTi260A
• UTi720A

What's in the Box?

• 1 x UNI-T UT-Z002 Macro Lens for Thermal Cameras

UT-CS07 AC/DC 1000A Clamp sensor

The UT-CS07 is a high-reliability and high-security AC/DC current sensor that can be used as an expansion device for multimeter current measurement. It measures current through the sensor and converts the current value into a voltage value. The converted voltage is then transmitted to the multimeter via a cable, and the multimeter displays the corresponding voltage value. It can measure up to 1,000 A of AC/DC current. With reliable measurement accuracy and a unique appearance, it has become a practical auxiliary tool for current acquisition in electrical instruments.

Features of UT-CS07 AC/DC 1000A Clamp sensor

Certifications: CE, cETLus, RoHS

1. 35mm slender clamp, suits for dense wiring

2. Such as: in inverters, combiner boxes, copper busbars, etc.

3. Compatible DMMs: UT117C, UT196, UT139C, UT197, UT197PV and etc.

4. AC/DC Current: 1000A; Frequency response: 45Hz~400Hz

5. Output ratio：1000A @ 10mV/1A；100A @ 1mV/1A

6. Zero function

7. AC/DC 1000A input protection

8. Category rating：CATIII 1500V /CAT IV 600V

Products Details of UNI-T UT-CK01 Utility Kit for Spectrum Analyzers

Overview

The UNI-T UTCK01 Spectrum Utility Kit adds a collection of connectors and cables for UNI-T Spectrum Analyzers.

• Spectrum Analyzer utility hardware kit
• Contains essential cables and adapters

Applications

• Spectrum Analyzers
• Wireless Signal Monitoring/ R&D
• Communications Testing, WiFi/Bluetooth Bands

Each Unit Includes

• 1 - NSMAJ-NJ-0.7M DC-6G Cable
• 1 - NJ-NJ-0.7M DC-6G Cable
• 2 - SMA-N-KJ-T DC-6GHz Adapters
• 2 - N-BNC-JK DC-4GHz Adapters
• 2 - 2400MHz-2500MHz Antenna
• 2 - 824-960MHz/1710-1990MHz

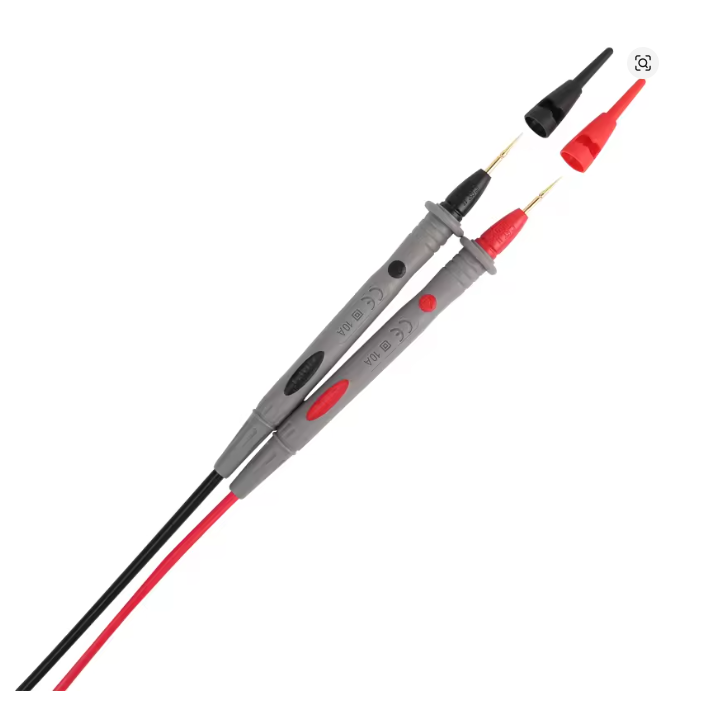

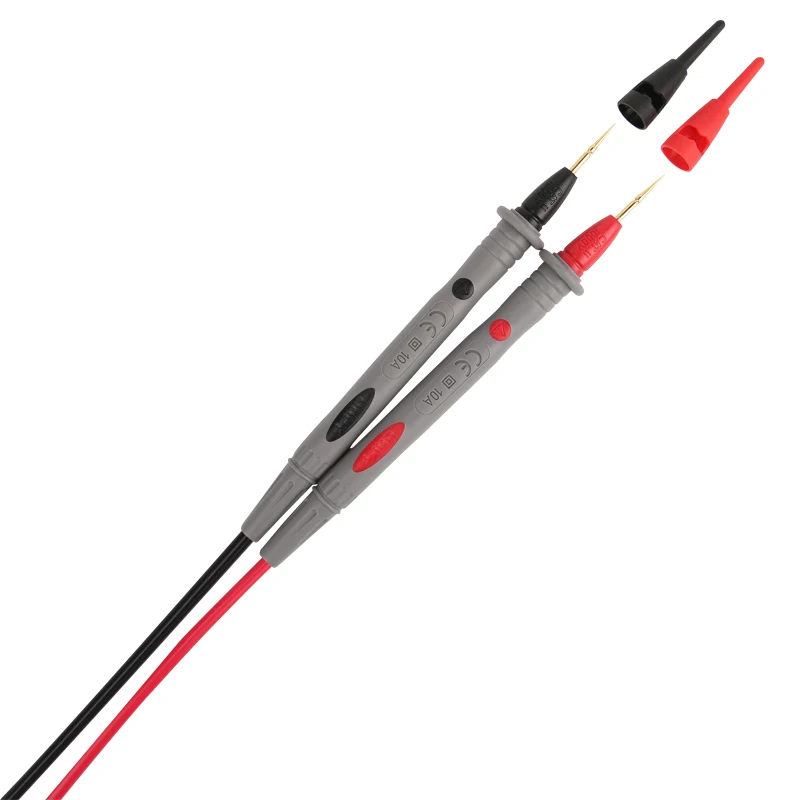

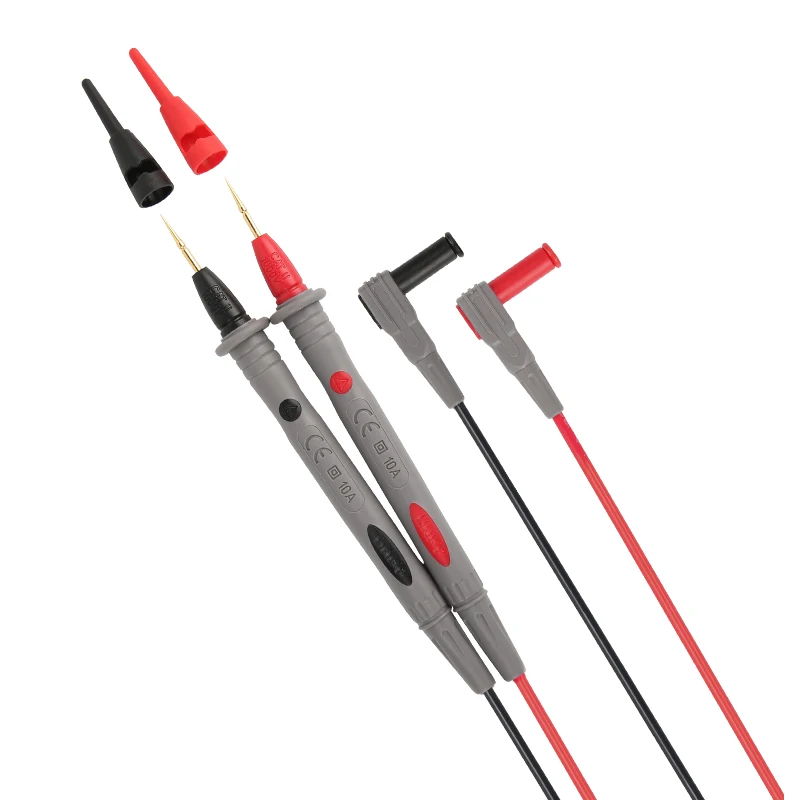

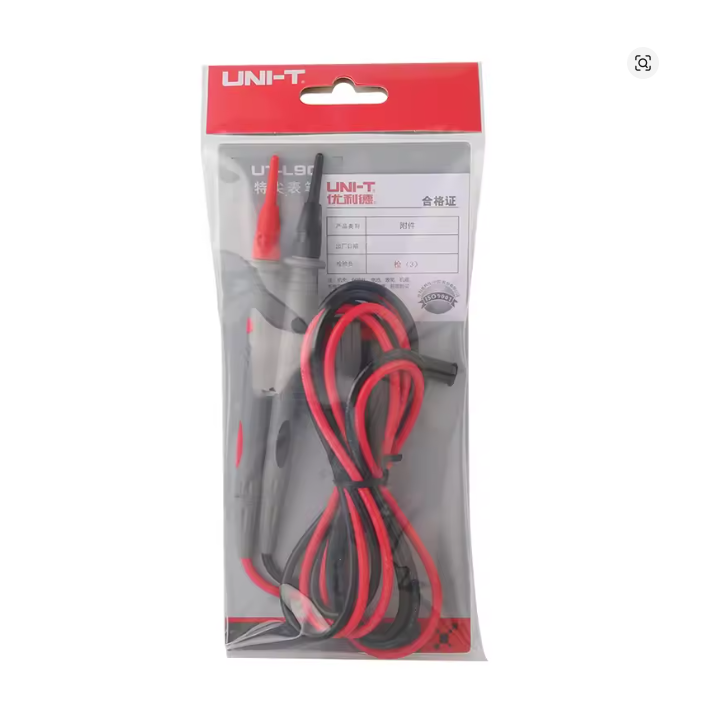

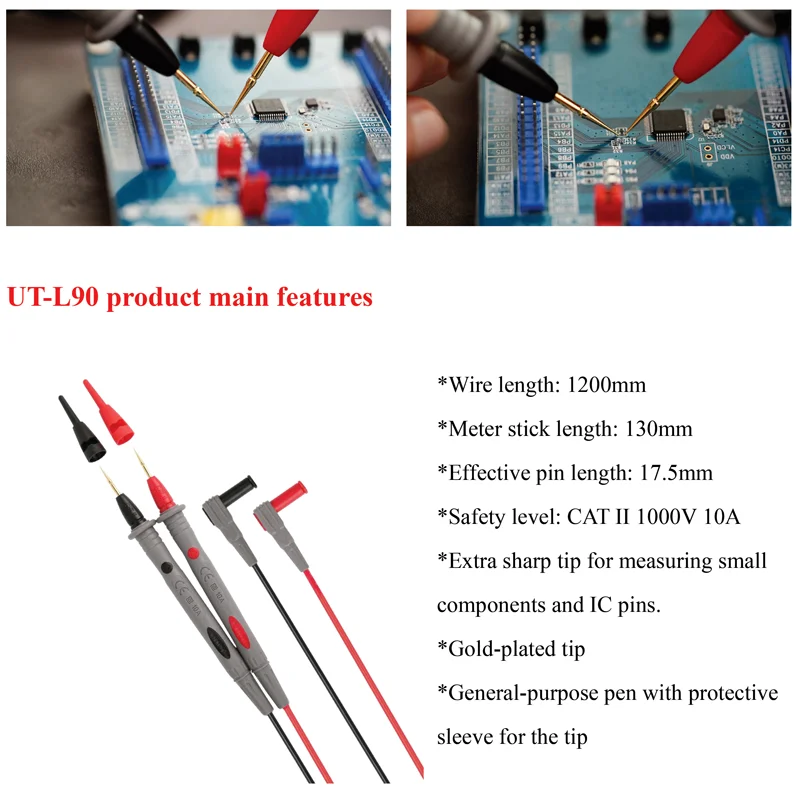

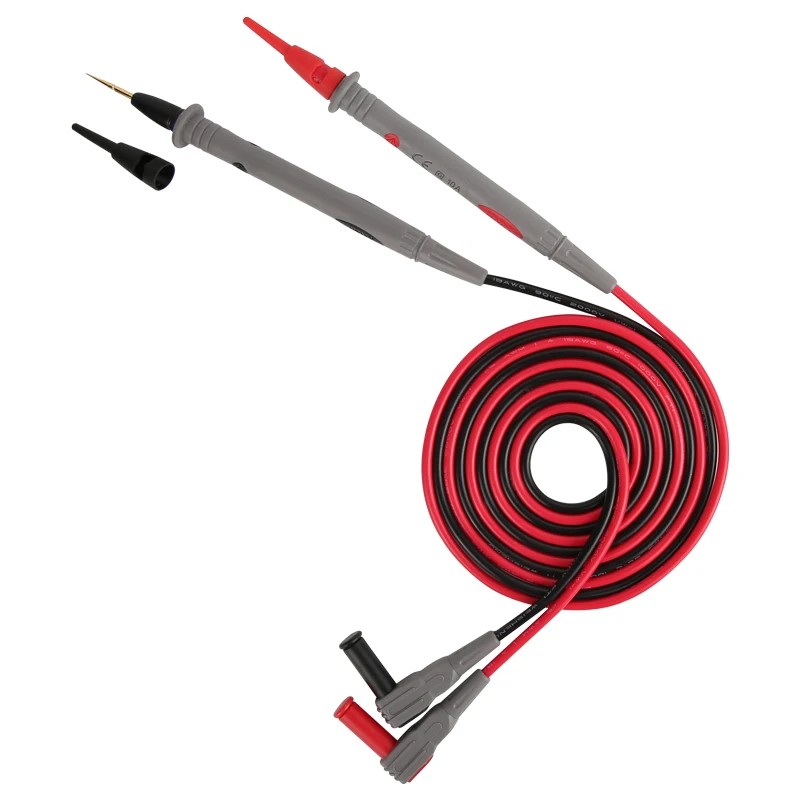

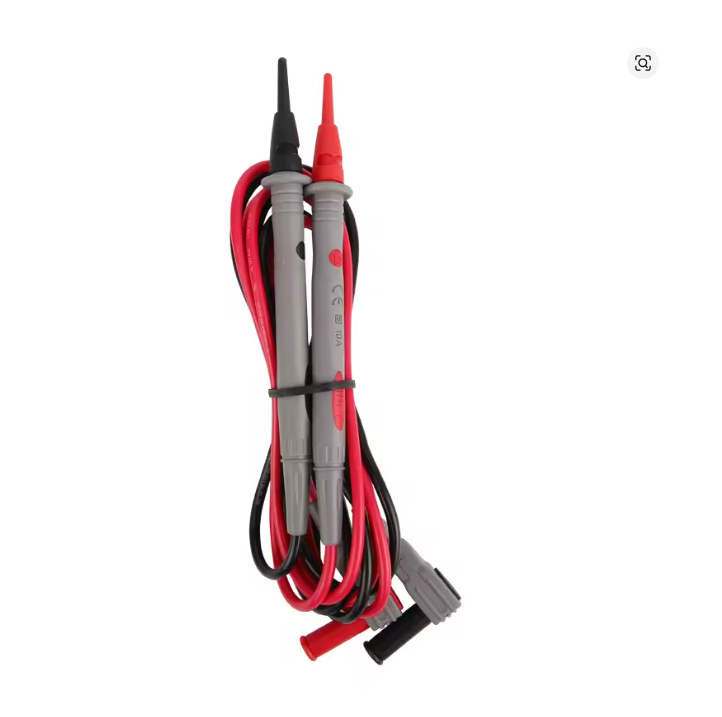

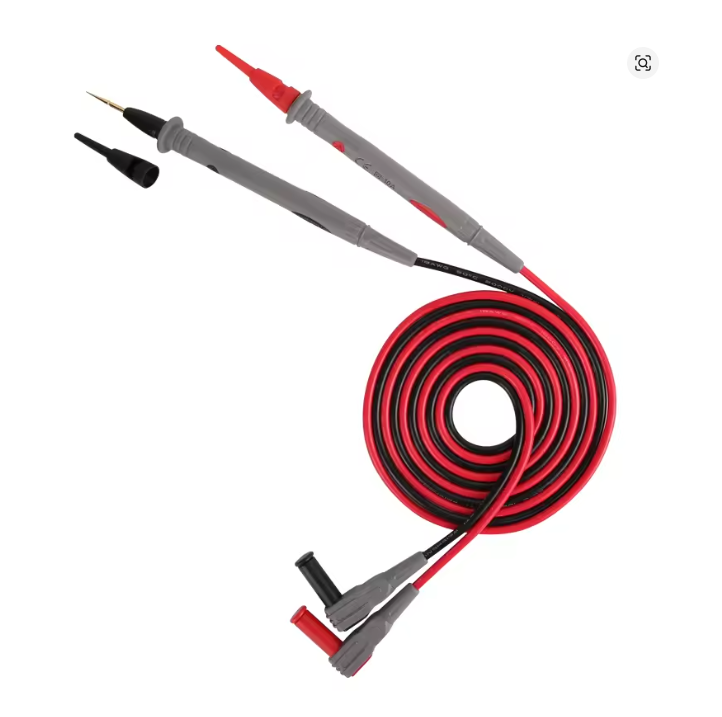

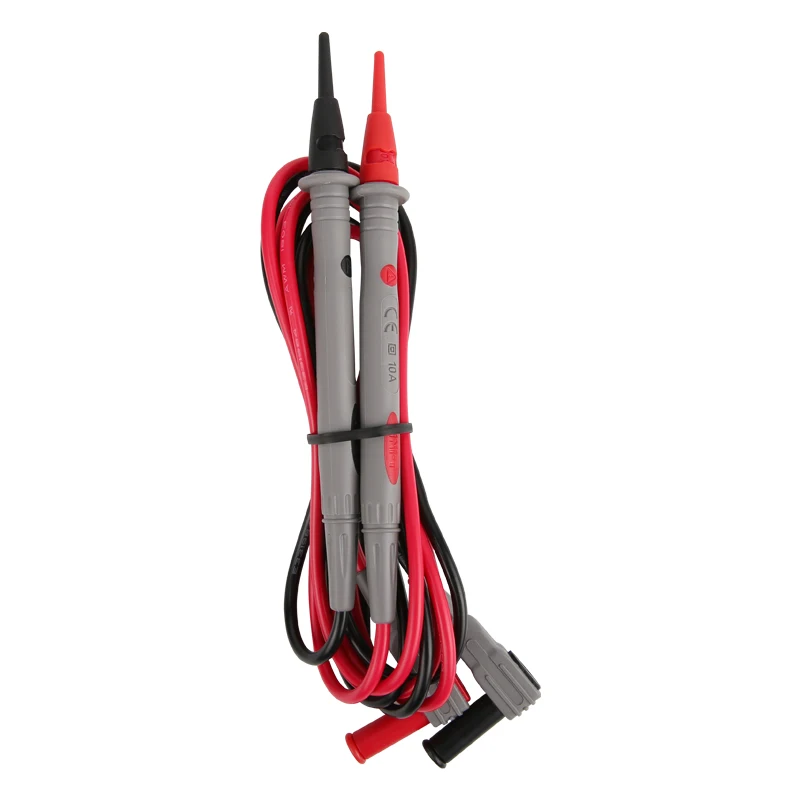

Products Details of UNI-T UT-L90 Universal Extra Sharp Tip Pen / Gold Plated Tip / Multimeter & Clamp Meter Special Test Pen Wire Probe

UNI-T UT-L90 Specifications

Note: The provided information contains only the basic product specifications. Detailed technical parameters (such as application, dimensions, compatibility, or performance specifications) are not included in the supplied data.

UNI-T UT-P21 High voltage passive probe 50MHz 15V; oscilloscope High voltage passive probe

UNI-T UT-P21 Specifications

Product Overview

What's in the Box

* Actual box contents may vary depending on the product version and supplier package.

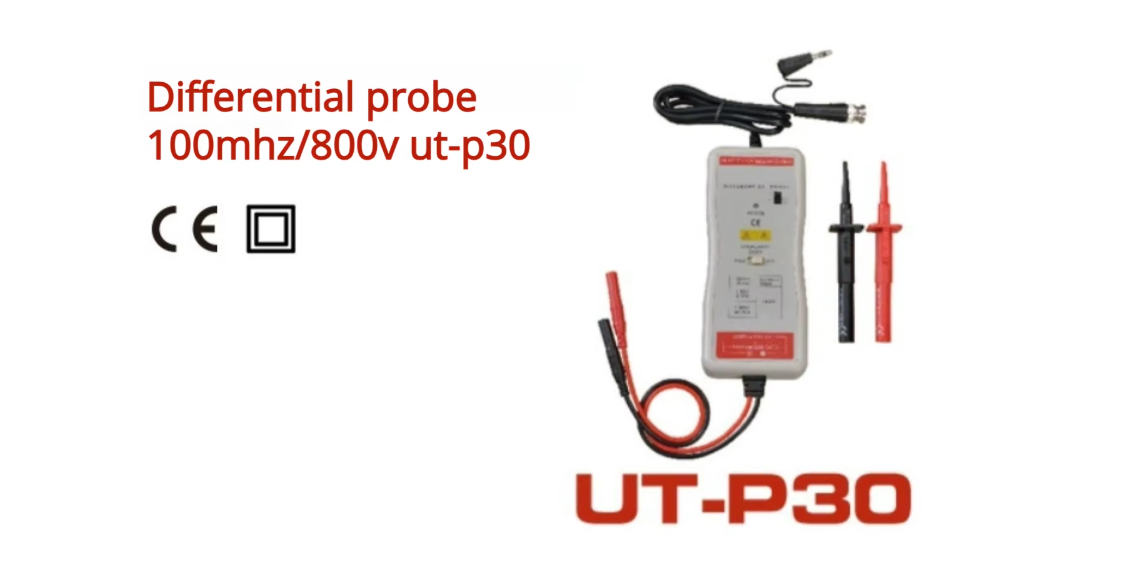

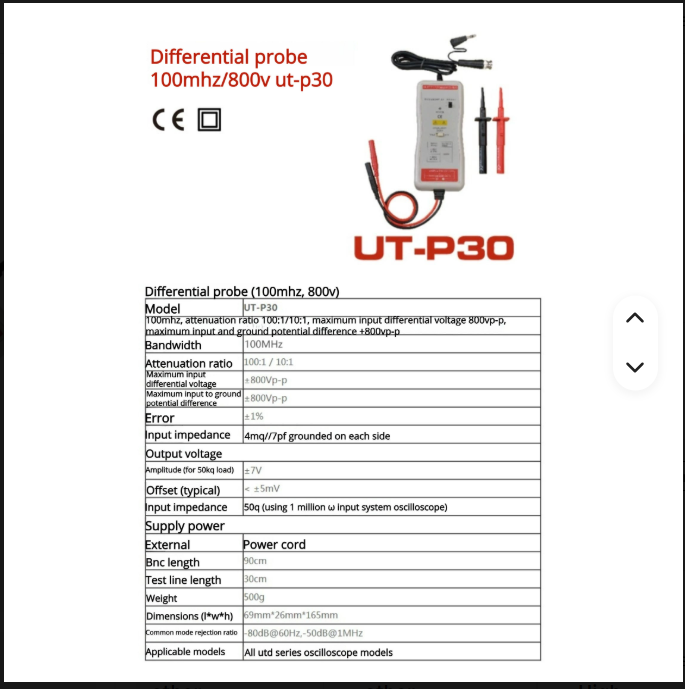

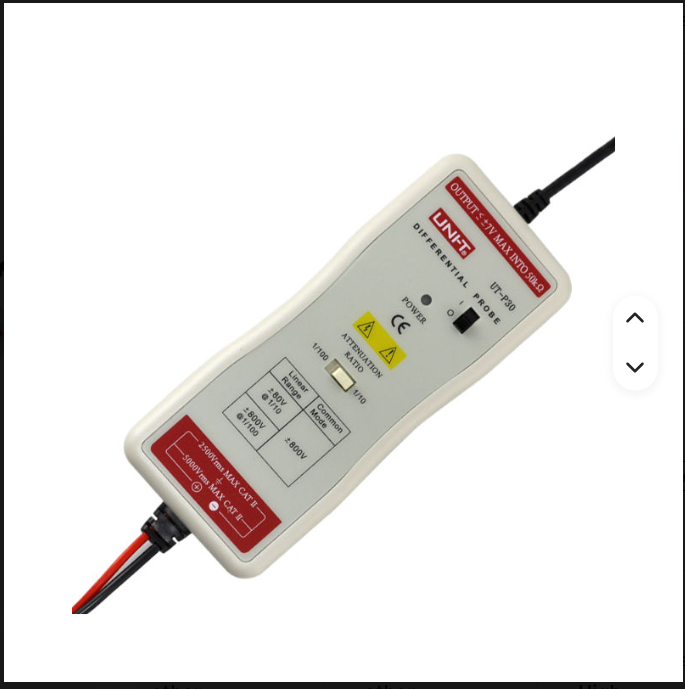

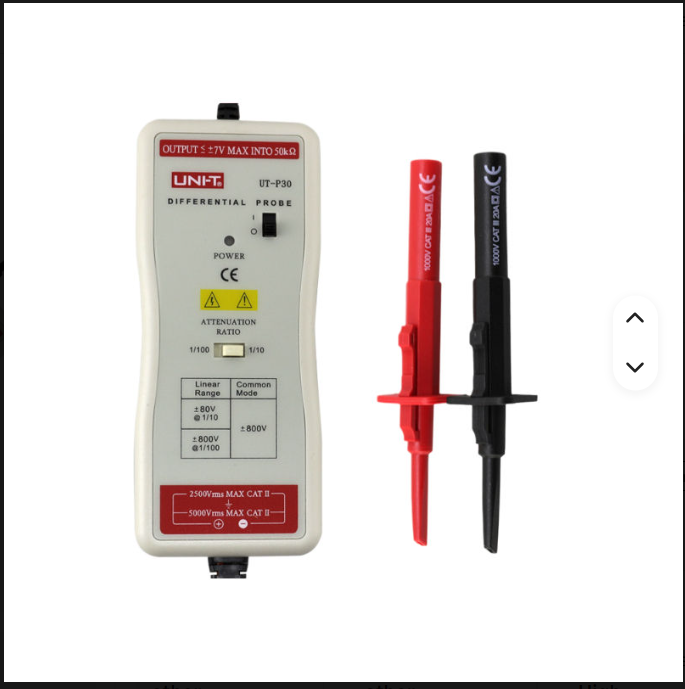

UNI-T UT-P30 Differential Probe 100 MHz / 800 V (UTP30) Frequency Bandwidth 100 MHz

Key Attributes

UNI-T UT-P30 Differential Probe (100MHz / 800V) – Key Attributes

Packaging & Delivery

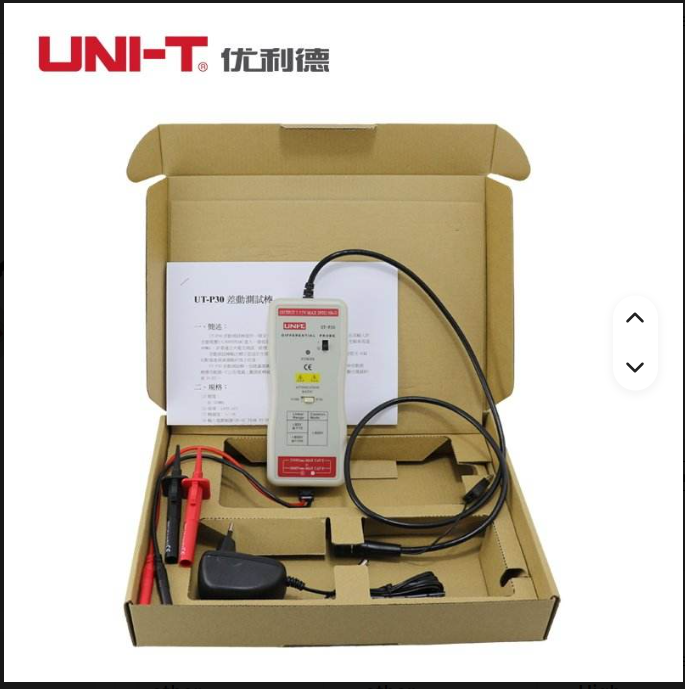

What's in the Box

* Actual package contents may vary depending on the supplier and package version.

UT-P31

High voltage differential probe: (100:1/1000:1) Bandwidth: 100MHz differential voltage: 1500Vpp

Specification

The high-voltage differential probe offers selectable ratios of (10:1/100:1), a bandwidth of 100MHz, and the capability to handle differential voltages of ±1500Vpp. This probe is designed for precise and high-frequency measurements in applications requiring the analysis of significant voltage differentials. Before use, it is essential to review the safety instructions provided in the user guide.

UNI-T UT-P31 Differential Probe – English Description

Overview

The UNI-T UT-P31 Differential Probe provides a safe and reliable measurement solution for use with oscilloscopes. It converts high differential input voltages (≤1500V Peak) into a low-voltage signal (≤7V) that can be displayed and analyzed on an oscilloscope. With a bandwidth of up to 100MHz, it is ideal for high-power testing, research and development, troubleshooting, and maintenance applications.

The probe's attenuation values are specified for oscilloscopes with a 1MΩ input impedance. When used with a 50Ω terminator, the attenuation factor becomes twice the indicated value.

For extended applications, the UT-P31 can also be used with the PL-10 Impedance Converter, allowing more accurate voltage measurements using a digital multimeter. While a typical oscilloscope offers approximately 1% accuracy, a digital multimeter can provide significantly higher measurement precision.

Technical Specifications

Key Features

• Differential voltage measurement up to 1500V Peak
• Wide bandwidth of 100MHz
• Selectable ×100 / ×1000 attenuation
• High accuracy (±1%)
• Compatible with most oscilloscopes
• Safe measurement of floating and high-voltage signals
• Suitable for industrial, laboratory, and educational applications

Applications:

• Power electronics testing
• Inverter and motor drive analysis
• Switching power supply (SMPS) measurements
• Industrial maintenance
• Research laboratories
• Electrical troubleshooting and development work

UT-P31 1.Features The UT-P31 differential probe provides a safety means for measuring differential voltage to all models of oscilloscopes.It can convert the high differential voltage(≤1500Vp-p) into a low voltage(≤7V)and display on the oscilloscope.Its bandwidth is up to 100MHz,which is ideal for big power testing,development and maintain. The UT-P31 is designed to operate with the 1MΩ impedance oscilloscopes. When combine with the 50Ω load , the attenuation will be 2 times. UT-P31 is recommend to use with our own manufactured PL-10 to expand the measuring with the electricity meter to observe more accurate measurement.The accuracy of oscilloscope is 1% and the electricity meter is about 10 times) 2.Specifications (1) Bandwidth:DC-100MHz (2) Attenuation: X100,X1000 (3) Accuracy:+/-1% (4) Input voltage range(DC+AC PEAK TO PEAK) ≤150Vfor x100, (about 50V RMS ) 5≤1500Vfor x1000, (about 500V RMS ) (5) Permitted max input voltage: Max differential voltage: 1500V(DC+AC PEAKTOPEAK) Max voltage between each input terminal and ground: 5KV RMS（6）Input Impedance: Differential: 8MΩ /1pF Between terminal and ground:4MΩ /2pF（7）Output voltage: ≤7V（8）Output impedance: 50Ω (9) Rise time: 3.5ns for x100 3.5ns for x10 (10)Rejection rate on common mode: 60Hz:＞80dB;100Hz:＞60dB;1MHz:＞50dB (11)Power Supply:Only External 6V DC power supply. (12)Consumption: 150mAmax (0.9 Watt)
